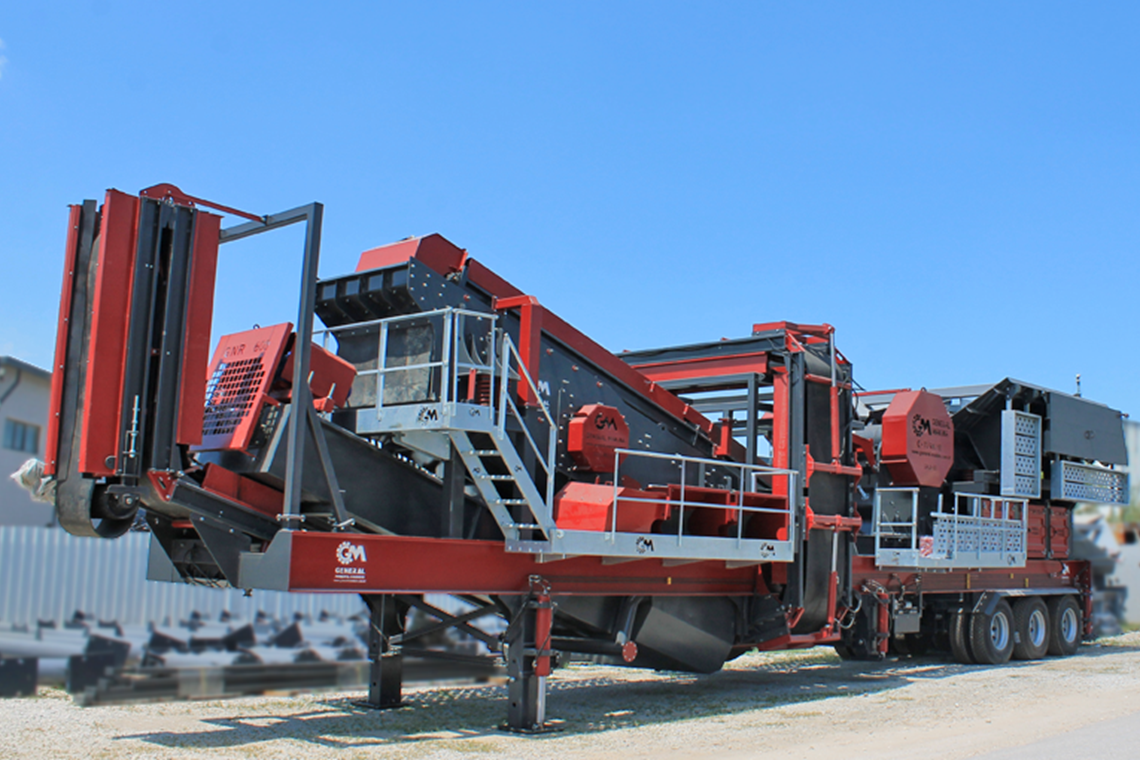

Installation mobile de concassage et de lavage à mâchoires 90

L'installation mobile de concassage et de lavage à mâchoires 90 regroupe les équipements et machines suivants sur un seul châssis :

• Groupe alimentateur et concasseur 90
• Crible vibrant de lavage à 3/4 étages 1600 x 5000 mm
• Laveuse à double vis de 600 x 6000 mm
• Système hydraulique et électrique complet, système d'automatisation
• Châssis à trois essieux jumelés. Il s'agit de notre modèle 2025, doté d'une nouvelle technologie de lavage dans un concasseur à mâchoires mobile.

Cette installation permet de laver les matériaux tout-venant sans trop les réduire en taille. Elle convient aux pierres de rivière ou à tous les produits minéraux à laver.
Grâce à cette option, les matériaux de 0 à 5 mm contenus dans les matériaux concassés ne se mélangent pas à l'eau et ne sont pas gaspillés. Après le concassage des materiaux, ces derniers sont lavés et envoyés proprement vers le concasseur secondaire et le crible principal. Le rapport granulométrique final est préservé et n'est pas gaspillé.
De plus, un concasseur conique ou à percussion peut également être installé comme groupe secondaire a cette installation.

De nouvelles installations de concassage, de lavage et de criblage entièrement mobiles sont désormais disponibles chez General Makina !

Système d'alimentation

Grâce à sa nouvelle conception adaptée aux systèmes mobiles, il est très facile à installer et à utiliser. De plus, il présente les mêmes caractéristiques que les alimentateurs fixes en termes de résistance aux conditions difficiles des chantiers.
Il est utilisé pour alimenter le concasseur en matériaux minéraux, pierreux et recyclables de différentes duretés.

Les capots latéraux d'installation sont disponibles en version classique à charnière ou hydraulique.
Les blindages sont résistants à l'usure et remplaçables.
Les ressorts robustes sont adaptés aux systèmes mobiles.
Le système d'entraînement peut être équipé d'un ou de deux moteurs vibrants.
La vitesse d'alimentation est réglable grâce au système de contrôle du vibrateur.
Un système de lubrification automatique est disponible pour faciliter l'entretien.

Système de concasseur à mâchoires mobile

Le système de concasseur mobile, qui confère à l'installation sa puissance, a été repensé dès le départ afin d'optimiser l'efficacité et de minimiser les coûts.
Différents types de concasseurs mobiles déterminent également le caractère de l'installation.
Le concasseur à mâchoires primaire mobile s'adapte à la structure mobile sans compromettre sa capacité.
C'est le concasseur le plus utilisé en phase primaire pour le concassage de matières premières de différentes duretés dans les installations de concassage, de criblage et de lavage de pierres.
Il est spécialisé dans le concassage de pierres dures et abrasives, c'est-à-dire de minéraux à forte teneur en silice.

Le concasseur à mâchoires primaire mobile présente de nombreuses caractéristiques :

Il est possible de choisir un modèle primaire ou secondaire en fonction du matériau à concasser.
Le réglage des mâchoires permet de modifier la granulométrie du matériau à concasser.
Il est doté d'un système de sécurité contre les contraintes excessives.
Les chemises de mâchoires et les joints d'usure des parois latérales sont facilement remplaçables.
La tête et la partie inférieure des chemises de mâchoires sont rotatives pour réduire les coûts de pièces détachées.
Une lubrification automatique peut être incluse dans le système.

Système de criblage vibrant et de lavage

Le crible vibrant et de lavage mobile est conçu pour offrir une efficacité et un service accrus, même dans les conditions les plus difficiles.
Des buses uniformément réparties lavent régulièrement les matériaux criblés à l'eau sous pression.

Caractéristiques du crible vibrant et de lavage mobile :

Il fonctionne en synchronisation avec le concasseur pour une efficacité maximale.
Les composants du corps sont boulonnés sans soudure.
Les fils de criblage sont en acier importé et faciles à remplacer.
Des fils de criblage en polyuréthane peuvent être utilisés en option.
Les fonds de criblage sont équipés de buses de lavage.
Le système d'entraînement peut être choisi avec des moteurs vibrants ou un entraînement par arbre excentrique conventionnel.
L'inclinaison du crible peut être réglée en option par système hydraulique.
Compatible avec toutes les installations de concassage, de lavage et de criblage General Makina.

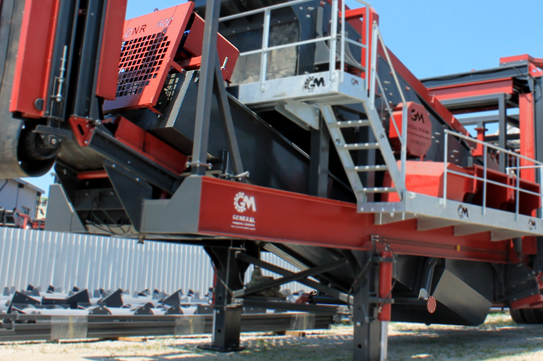

Système de lavage

La laveuse à vis, l'un des équipements les plus performants pour le lavage des agrégats, s'adapte parfaitement à la configuration de l'installation mobile sans compromettre les performances du châssis mobile. De plus, elle fonctionne en parfaite synchronisation avec le crible mobile et assure un lavage du sable ininterrompu.

Caractéristiques de la laveuse à vis mobile :

Elle offre les performances d'une laveuse à vis stationnaire avec les avantages d'un système mobile.
Les arbres hélicoïdaux de la laveuse sont équipés de têtes en caoutchouc remplaçables pour une meilleure résistance à l'abrasion.
Chaque arbre hélicoïdal est équipé de son propre réducteur motorisé.
Un variateur de fréquence peut être ajouté pour une production précise.
Elle élimine et sépare les impuretés indésirables du matériau.
Elle peut laver tous les matériaux jusqu'à 1 mm sans problème.
Adaptable à tous les cribles de lavage General Makina.
Entretien facile et rapide, longue durée de vie.

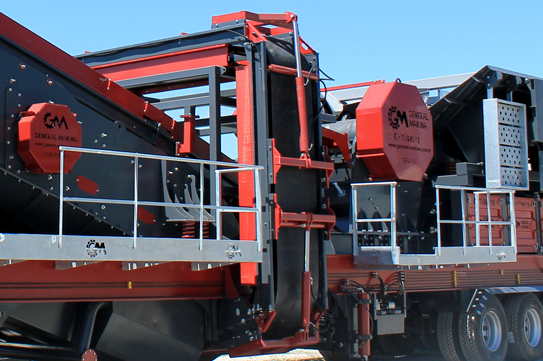

Système de convoyeur à bande

Les convoyeurs à bande mobiles sont parfaitement adaptés aux installations mobiles.

Fabriqués avec un châssis boulonné renforcé, des rouleaux longue durée et des bandages de qualité, ils présentent des avantages technologiques tels que l'installation automatique et le contrôle de fréquence.

Les principaux avantages des convoyeurs à bande mobiles sont les suivants :

Installation et mise en position de transport en 15 minutes.
Le système d'entraînement fonctionne avec un motoréducteur ; un système de fréquence peut être ajouté.
Une fermeture supérieure et un dépoussiéreur peuvent être ajoutés.
Les zones de déchargement des matériaux et les rouleaux sont recouverts de caoutchouc.
Un système de lubrification automatique et de comptage de cycles peut être ajouté.
Un système de protection magnétique peut être ajouté.

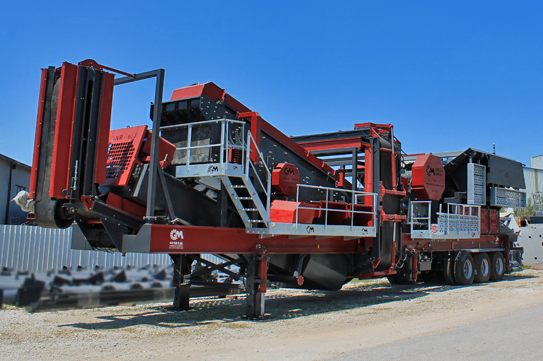

Système de châssis mobile

Le châssis mobile donne son nom à l'installation en transportant tout l'équipement.
Conçu par General Makina Engineering, ce châssis mobile est compatible avec toutes les dépanneuses.

Principaux avantages du système de châssis mobile :

Contrairement aux installations fixes de concassage, de lavage et de criblage, il supporte l'ensemble de l'installation sur une seule plateforme, ce qui permet une utilisation en toute sécurité sur plusieurs projets.
Ses dimensions et sa signalisation (feux de circulation) sont conformes au code de la route.
Il est équipé d'un système de roues jumelées à trois essieux standard.
La structure du châssis est en acier de qualité A1. Les zones d'assemblage sont renforcées par un procédé de soudage supplémentaire.
Le système de commande de freinage est pneumatique.
L'installation peut être réalisée en 15 minutes grâce à un système hydraulique à pédale.

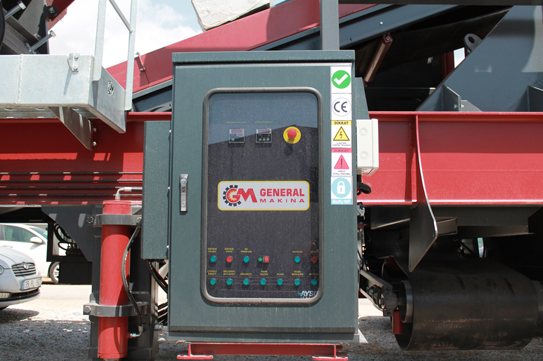

Système de panneau de commande

Le panneau de commande mobile contrôle et exploite l'ensemble de l'installation ; il en est pour ainsi dire le cerveau.
Les performances des équipements et de l'installation sont déterminées par le panneau de commande mobile.

Caractéristiques générales du panneau de commande mobile :

Il est compatible avec un réseau électrique standard ou un générateur.
Il peut fonctionner avec des fréquences de 50 Hz et 60 Hz.
Un système d'arrêt d'urgence et des avertisseurs sonores et lumineux de situations critiques peuvent être ajoutés.
Un système de démarrage progressif intelligent peut être utilisé en option pour économiser l'énergie des concasseurs.
Le contrôleur de fréquence supplémentaire permet d'optimiser la vitesse de l'alimentateur, des bandes transporteuses et du crible vibrant.
Le système de commande à écran tactile facilite le contrôle de l'installation.
Une télécommande ou un système de surveillance connecté à Internet peuvent être ajoutés.
Le boîtier extérieur du panneau est étanche à l'eau et à la poussière et les couvercles de commande sont verrouillables.
